Partes de impresora 3D: Entender el propósito de cada componente

Aprender sobre las partes de impresora 3D es crucial para tomar decisiones informadas sobre su proceso de impresión. Los componentes principales pueden clasificarse como la placa base, los ejes y los elementos de calentamiento, además de algunas características especiales incluidas en la serie BCN3D Epsilon.

Puede que acabes de hacerte con una nueva y reluciente impresora 3D, o que la tecnología que se está abriendo camino en las empresas de todo el mundo haya despertado tu interés y sientas curiosidad por las partes de impresora 3D. Entender cómo la tecnología lleva a cabo nuestras órdenes significa que podemos tomar decisiones informadas y nos da la capacidad de solucionar cualquier problema que podamos encontrar.

Aunque cada parte modular de una impresora 3D sirve para su propio propósito, es a través de la armonía de estas partes que podemos producir. Por esta razón, exploraremos cada parte a través del viaje cronológico, desde el botón de inicio hasta la pieza impresa.

3D printer parts

La placa base como cerebro de las partes de impresora 3D

En primer lugar, tenemos el cerebro de la operación; también conocido como la placa base. Ésta tiene el firmware cargado en su interior y, por lo tanto, puede indicar a la impresora lo que debe hacer en cada momento, ya sea enviar un trabajo de impresión o mover un eje. Hoy en día, las placas base vienen en forma de pequeños ordenadores con el software necesario, pero el concepto sigue siendo el mismo.

Se podría decir que es la parte más importante de la impresora… si la placa base funciona pero un componente no, podremos sortearlo y encontrar una solución, pero sin ella, ¡estamos perdidos!

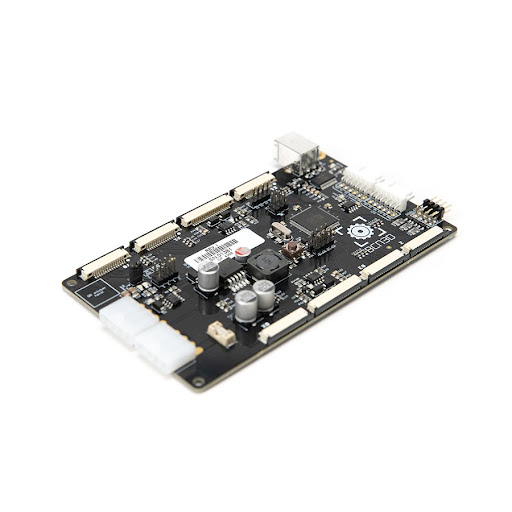

Mainboard

Las capacidades de los ejes

Las siguientes partes de la impresora 3D en las que nos centraremos son los ejes; en total, hay 6. Dos de ellos son extrusores, que se encargan de:

  • mover
  • cargar
  • y luego extrudir el filamento.

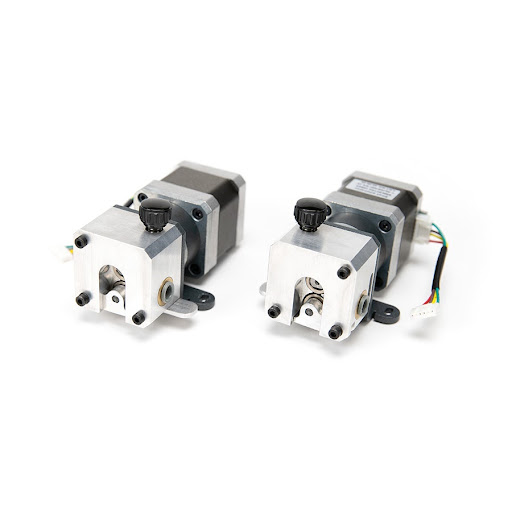

3D printer parts extruders

Luego, tenemos los ejes X, Y y Z. Mientras que X e Y dibujan la forma del modelo tal y como lo vemos desde arriba, Z se desplaza hacia abajo en cada capa para que podamos imprimir el modelo a la altura que deseemos.

Todos estos componentes relacionados con los ejes constan de la misma estructura. Una pequeña placa, conocida como driver, es la encargada de mover el motor. El driver recibe e interpreta sus instrucciones desde la placa base en forma de líneas de código.

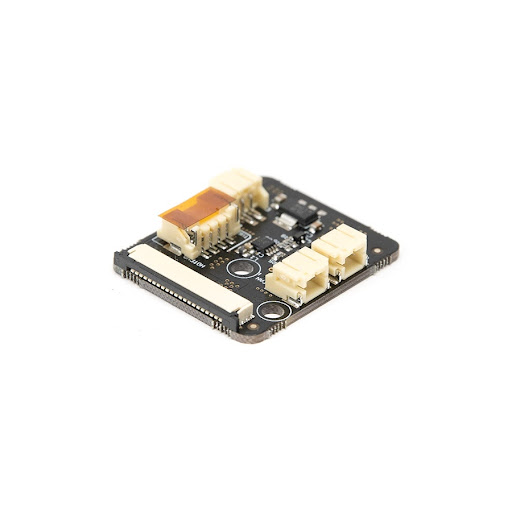

Driver

Las partes de impresora 3D para la calefacción

En una impresora 3D hay dos elementos de calefacción. La cama es una estructura simple en forma de interruptor, que se enciende y apaga para cuando la cama necesita precalentarse o enfriarse, y un paquete térmico que calienta toda la superficie de impresión

3D printer parts bed

El otro es el hotend, la parte que se calienta para fundir el filamento. Los hotends tienen un cable, una placa extrusora en el centro y luego el propio hotend. La placa del extrusor controla el ventilador del enfriador, un factor importante ya que sólo queremos que el filamento se derrita en la punta del hotend para evitar problemas de obstrucción. Un puerto en la parte trasera lee la temperatura y enciende automáticamente el ventilador cuando alcanza más de 90°.

Consejos para elegir el hotend adecuado

  • Asegúrate de elegir la familia de hotend compatible con tu impresora
  • Para imprimir más rápido, utiliza un inyector más grande, pero ten en cuenta que esto comprometerá la calidad
  • Para los detalles pequeños, utilice una boquilla más pequeña
  • Utilice siempre nuestro Hotend X de 0,6 mm cuando imprima materiales rellenos de fibra

3D printer parts hotend

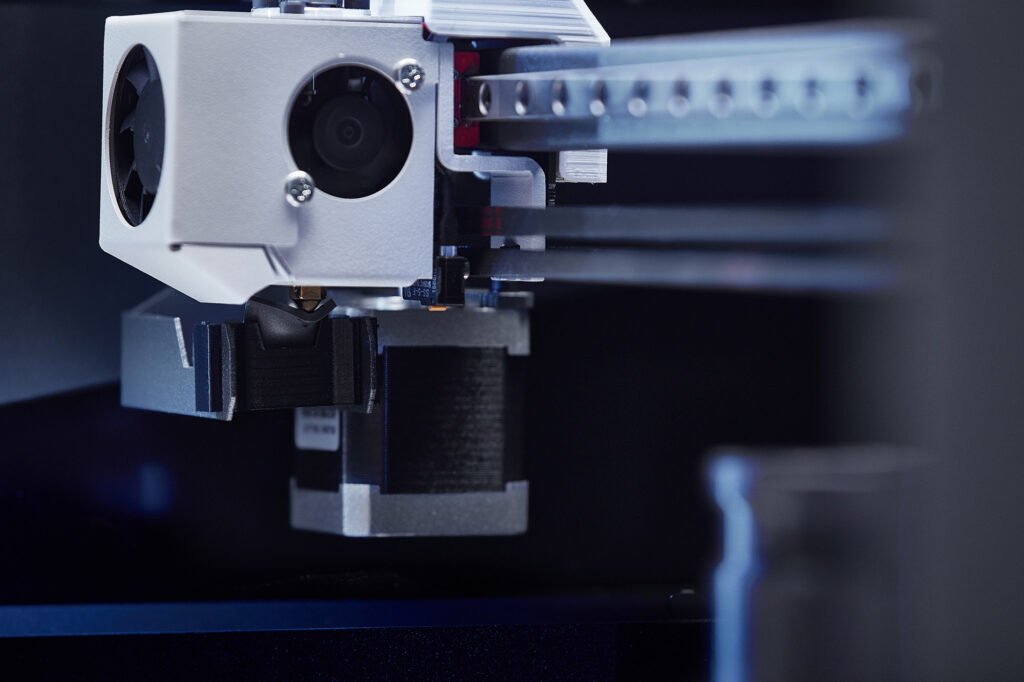

En el caso de las impresoras BCN3D, hay dos cabezales de impresión como resultado de nuestra tecnología IDEX. Esto le permite imprimir con dos cabezales simultáneamente, mezclar y combinar materiales en un modelo y, posteriormente, duplicar su productividad.

Una mención especial a la serie Epsilon de BCN3D

Las impresoras de la serie Epsilon tienen un componente extra: un recinto completo. Esto proporciona el entorno perfecto para aquellos materiales más técnicos que requieren el mantenimiento de una temperatura constante. El recinto conlleva un par de piezas adicionales, la primera es el termistor. Éste se coloca dentro de la cámara para leer la temperatura. Un filtro HEPA sirve para atrapar las partículas finas de los materiales con un porcentaje de materiales de fibra, como la fibra de carbono y la fibra de vidrio, que son potencialmente perjudiciales para la salud.

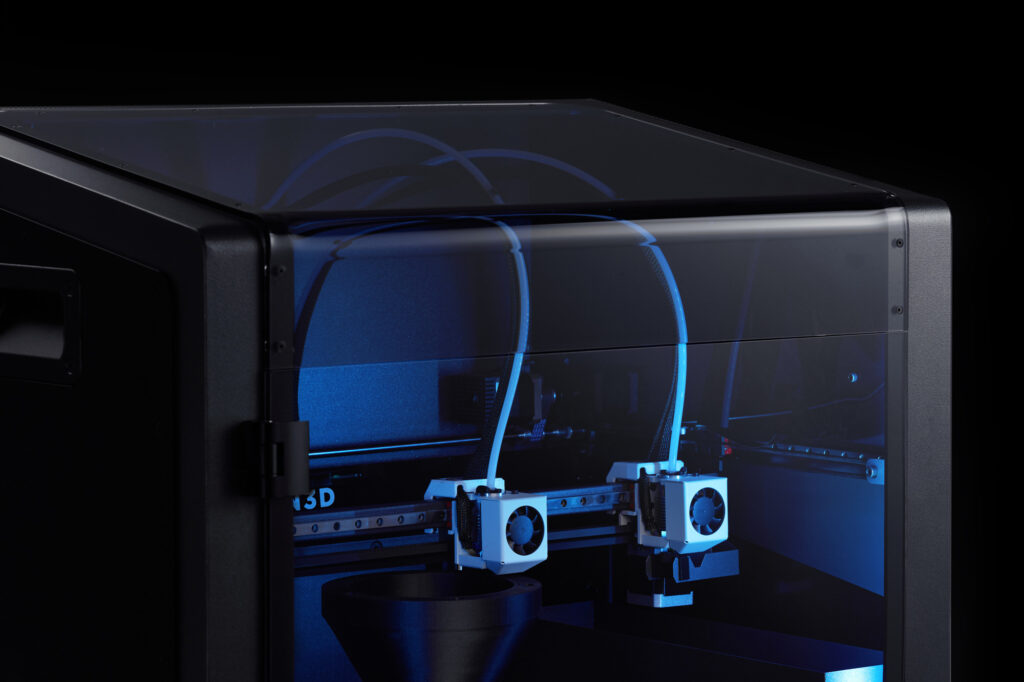

Epsilon's heated enclosure

Esperamos que a través de este artículo haya comprendido las partes de impresora 3D, sus funciones individuales y cómo interactúan. Puede utilizar este nuevo conocimiento para implementar la impresión 3D en su negocio y tomar decisiones informadas mientras lo hace. Si estás interesado en conocer más aspectos de la impresión 3D, deja que la BCN3D Academy sea tu guía.
