3D printer parts: Den Zweck jedes einzelnen komponenten verstehen

Das Wissen über 3D printer parts ist wichtig, um fundierte Entscheidungen über Ihren Druckprozess zu treffen. Zu den Hauptkomponenten gehören die Hauptplatine, die Achsen und die Heizelemente sowie einige besondere Merkmale der BCN3D Epsilon-Serie.

Vielleicht haben Sie gerade einen nagelneuen 3D-Drucker in die Hände bekommen, oder vielleicht hat die Technologie, die in Unternehmen in allen Teilen der Welt Einzug hält, Ihr Interesse geweckt, und Sie sind neugierig auf 3D-Druckerteile. Wenn wir verstehen, wie die Technologie unsere Befehle ausführt, können wir fundierte Entscheidungen treffen und Probleme beheben, die möglicherweise auftreten.

Obwohl jedes modulare Teil eines 3D-Druckers seinen eigenen, einzigartigen Zweck erfüllt, können wir nur durch die Harmonie dieser Teile produzieren. Aus diesem Grund werden wir jedes Teil auf seiner chronologischen Reise vom Startknopf bis zum gedruckten Teil untersuchen.

3D printer parts

Die Hauptplatine als Mastermind der 3D printer parts

Als erstes haben wir das Gehirn des Druckers, das so genannte Mainboard. Darauf ist die Firmware geladen, die dem Drucker bei jedem Schritt Anweisungen geben kann, sei es das Senden eines Druckauftrags oder das Bewegen einer Achse. Heutzutage gibt es Mainboards in Form von kleinen Computern mit der notwendigen Software, aber das Konzept ist das gleiche geblieben.

Man könnte sagen, dass dies der wichtigste Teil des Druckers ist… wenn die Hauptplatine funktioniert, aber eine Komponente nicht, können wir das Problem umgehen und eine Lösung finden, aber ohne sie sind wir verloren!

Mainboard

Die Fähigkeiten der Achsen

Die nächsten Teile des 3D printer parts, auf die wir uns konzentrieren werden, sind die Achsen; insgesamt sind es 6. Zwei davon sind Extruder, die für folgende Aufgaben zuständig sind:

  • die Bewegung
  • Laden
  • und dann das Extrudieren des Filaments.

3D printer parts extruders

Dann gibt es noch die X-, Y- und Z-Achsen. Während X und Y die Form des Modells so zeichnen, wie wir es von oben sehen, bewegt sich Z jede Ebene nach unten, damit wir das Modell in der gewünschten Höhe drucken können.

Alle diese achsenbezogenen Komponenten bestehen aus der gleichen Struktur. Eine kleine Platine, der so genannte Treiber, ist für die Bewegung des Motors zuständig. Der Treiber empfängt und interpretiert seine Anweisungen von der Hauptplatine in Form von Codezeilen.

Driver

Die 3D printer parts für die Heizung

In einem 3D printer (Drucker) gibt es 2 Heizelemente. Das Bett ist eine einfache Struktur in Form eines Schalters, der eingeschaltet und ausgeschaltet wird, wenn das Bett vorgewärmt oder abgekühlt werden muss, und eine Wärmepaket, das die gesamte Druckfläche erwärmt.

3D printer parts bed

Das andere ist das Hotend, also der Teil, der sich erhitzt, um das Filament zu schmelzen. Hotends haben ein Kabel, eine Extruderplatine in der Mitte und dann das Hotend selbst. Die Extruderplatine steuert den Kühlerlüfter, ein wichtiger Faktor, denn wir wollen, dass das Filament nur an der Spitze des Hotends schmilzt, um Verstopfungsprobleme zu vermeiden. Ein Anschluss auf der Rückseite zeigt die Temperatur an und schaltet das Gebläse automatisch ein, wenn die Temperatur über 90° liegt.

Tipps für die Auswahl des richtigen Hotends:

  • Achten Sie darauf, dass Sie die mit Ihrem Drucker kompatible Hotend-Familie wählen
  • Um schneller zu drucken, verwenden Sie eine größere Düse, aber achten Sie darauf, dass dies die Qualität beeinträchtigt.
  • Für kleine Details sollten Sie eine kleinere Düse verwenden.
  • Verwenden Sie beim Drucken von fasergefüllten Materialien immer unser 0,6-mm-Hotend X

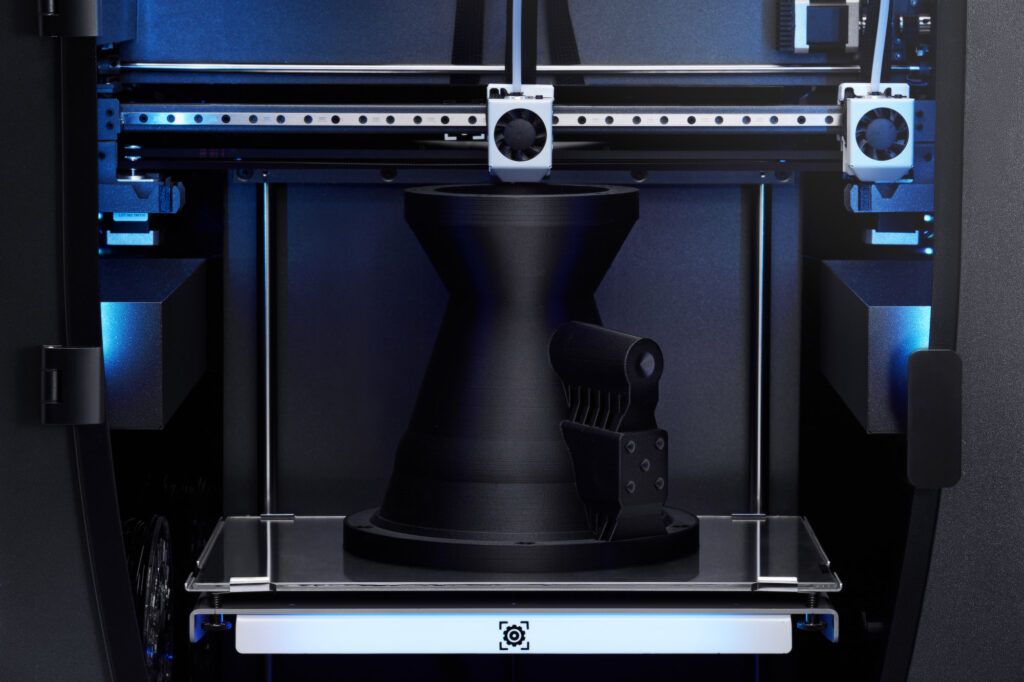

3D printer parts hotend

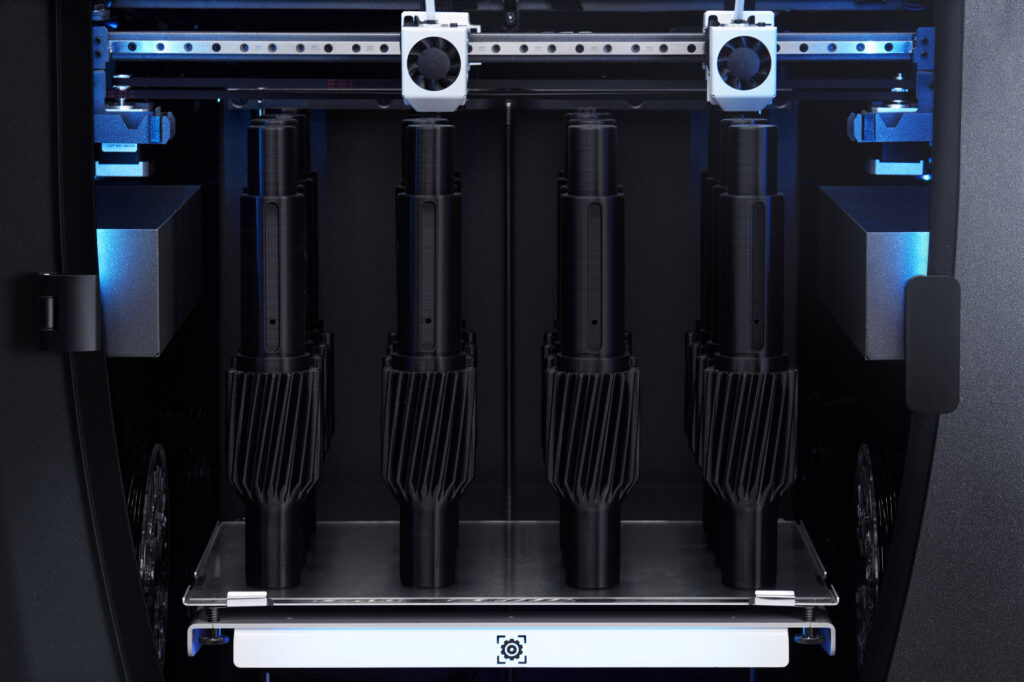

Bei den BCN3D-Druckern gibt es dank unserer IDEX-Technologie zwei Druckköpfe. Dadurch können Sie mit zwei Köpfen gleichzeitig drucken, Materialien auf einem Modell mischen und anpassen und so Ihre Produktivität verdoppeln.

Eine besondere Erwähnung der BCN3D Epsilon-Serie

Die Drucker der Epsilon-Serie verfügen über eine zusätzliche Komponente: Ein vollständiges Gehäuse. Dieses bietet die perfekte Umgebung für die technischere Materialien, die eine konstante Temperatur erfordern. Das Gehäuse besteht aus einigen zusätzlichen Teilen, von denen das erste der Thermistor ist. Dieser befindet sich im Inneren der Kammer, um die Temperatur zu messen. Ein HEPA-Filter dient zum Auffangen feiner Partikel von Materialien mit einem Anteil an Fasermaterialien wie Kohle- und Glasfasern, die potenziell gesundheitsschädlich sind.

Wir hoffen, dass Sie durch diesen Artikel ein Verständnis für 3D printer parts, ihre einzelnen Funktionen und ihr Zusammenspiel erlangt haben. Sie können dieses neu erworbene Wissen nutzen, um den 3D-Druck hoffentlich in Ihrem Unternehmen einzuführen und dabei fundierte Entscheidungen zu treffen.

Sollten Sie Interesse daran haben, sich mit weiteren Aspekten des 3D-Drucks auseinanderzusetzen, dann lassen Sie sich von der BCN3D Academy leiten.
