Imprimint art matemàtic amb la BCN3D Sigma

En el passat newsletter us ensenyàvem la BCN3D Sigma imprimint amb suports hidrosolubles i us explicàvem el motiu pel qual era necessari un segon extrusor per a això.

Avui ens endinsarem més en aquest món i en concret, en el Math Art, un estil de disseny que té el seu màxim exponent dins del món de la impressió 3D en el dissenyador Dizingof. Finalment podreu veure un bonic vídeo on imprimim una peça d’extrema complexitat geomètrica que es basa en el Math Art, tot un repte per la BCN3D Sigma!

Tenim la sort de disposar d’alguns dels dissenys de Dizingof en exclusiva per a BCN3D Technologies i avui us presentem el Truncated Icosahedron

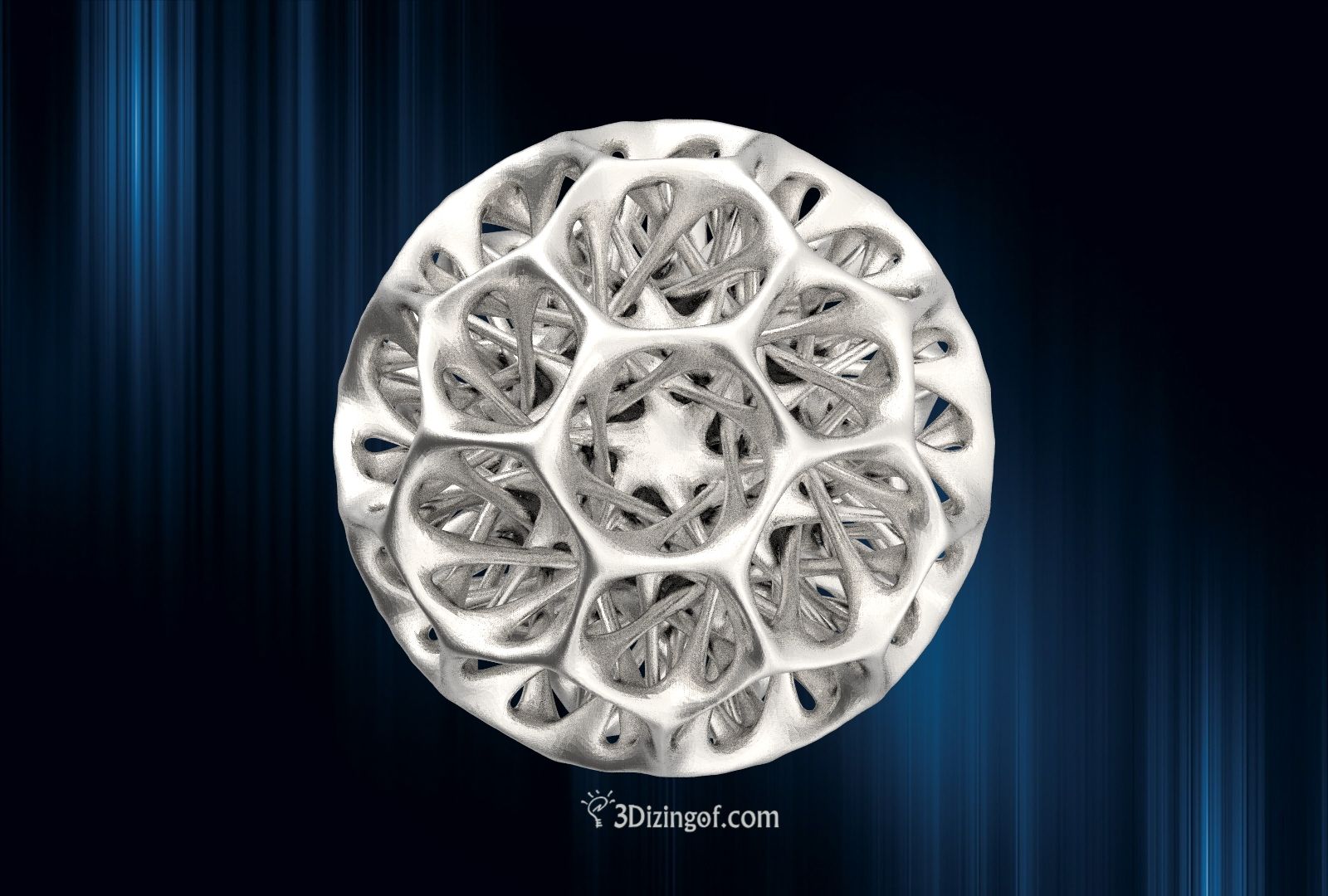

Truncated Icosahedron

Link interactiu



A l’enllaç d’a dalt podreu veure una imatge interactiva del Truncated Icosahedron. Tant si et trobes en un smartphone, tablet o pc, pots lliscar-te sobre la imatge amb el ratolí o amb el dit per veure la peça en 360 graus!

Hem tingut el plaure que ens dediqui unes paraules sobre el Math Art, el programari de disseny utilitzat per dissenyar aquesta peça i el més important, la inspiració:

When it comes to designing a Mathematical Art, it’s all about the base geometry you choose to start with. There are lots of free, open source, software tools that allow you to create 3 dimensional shapes in an odd and unique ways.

For example, I designed this Truncated Icosahedron using a free tool called TopMod. You can google it for a free download link and lots of video tutorials. TopMod enables you to manipulate surfaces or an entire shape to create some mind boggling shapes. This Truncated Icosahedron started as a simple “Soccer Ball” shape on TopMod.

Start with the base shapes on top of the screen, then play with the different creative tools on menu to: move, deform, bend, and many, many other methods to create an entirely new 3D model. Once your 3D model has thickness, you are ready to 3D print it.

The Truncated Icosahedron was 3D printed on a BCN3D Sigma 3D printer using PLA and water soluble PVA for support structures.This is a very complex geometry that can not be made using conventional manufacturing methods. Once the PVA support structures are completely dissolved, you can see the Art.”

La impressió del Truncated Icosahedron amb la BCN3D Sigma



suport

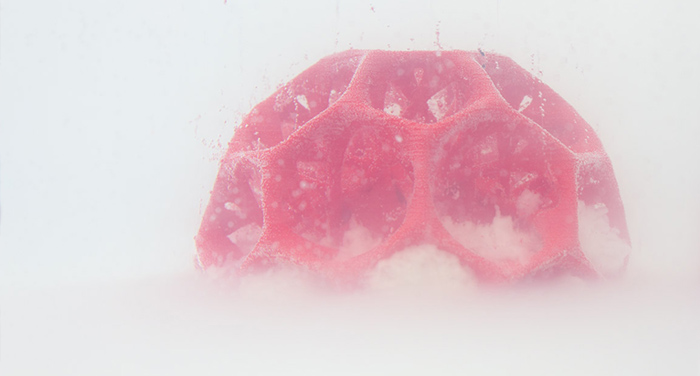

En el següent vídeo podeu veure la fabricació de la peça i la posterior dissolució dels suports. El Truncated Icosaedron ha trigat 24 hores a imprimir-se en la nostra BCN3D Sigma de doble capçal independent. El PVA ha trigat a dissoldre’s unes 7 hores aproximadament. El programari utilitzat per generar el codi d’impressió (.gcode) ha estat el BCN3D CURA i el material de la peça PLA Passion Red de la marca Colorfila. Com a material de suport s’ha utilitzat el PVA de la marca Esun.





  • Temps d’impressió: 24 hores
  • Altura de capa: 150 micres
  • Densitat interior: 0%
  • Quantitat de perímetres: 3



disolucio



Dizingof disposa d’una BCN3D Sigma perquè ell mateix pugui dur a terme aquestes impressions tan complexes. Podeu seguir en el seu twitter les seves aventures amb la impressora.

Qualsevol dubte que tinguis no dubtis a contactar-nos a través d’info@bcn3dtechnologies.com

A gaudir del Math Art!
